- Конструкция сферических роликоподшипников
2.1 Основные компоненты

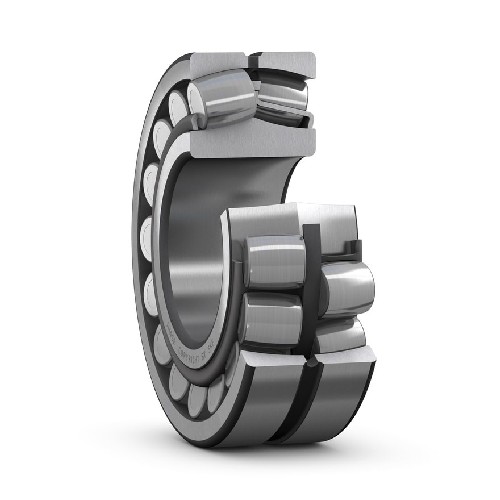

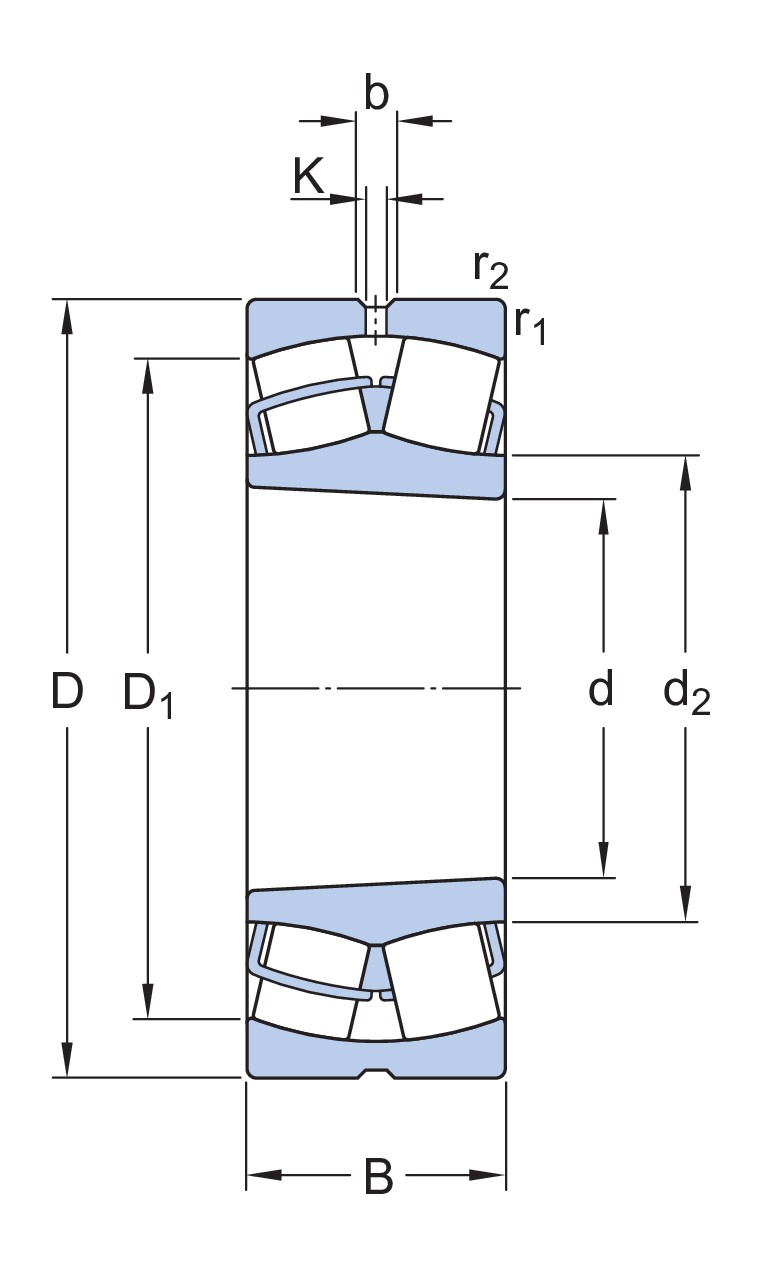

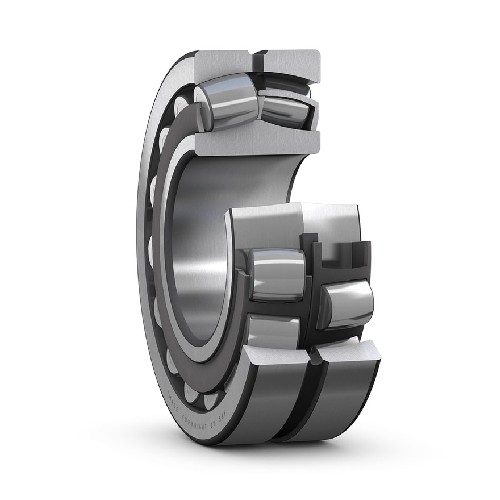

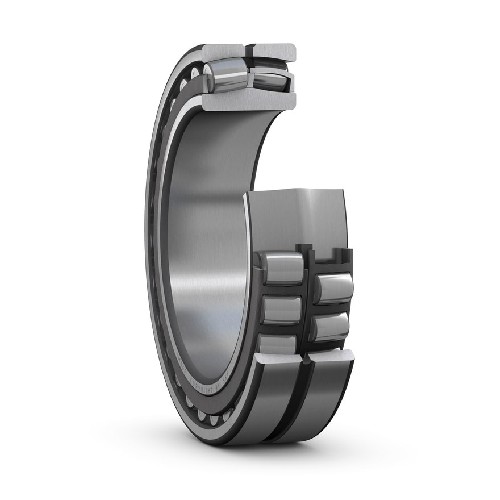

Сферический роликоподшипник состоит из следующих основных элементов:
a) Внутреннее кольцо b) Наружное кольцо c) Асимметричные ролики d) Сепаратор e) Направляющие борта на внутреннем кольце

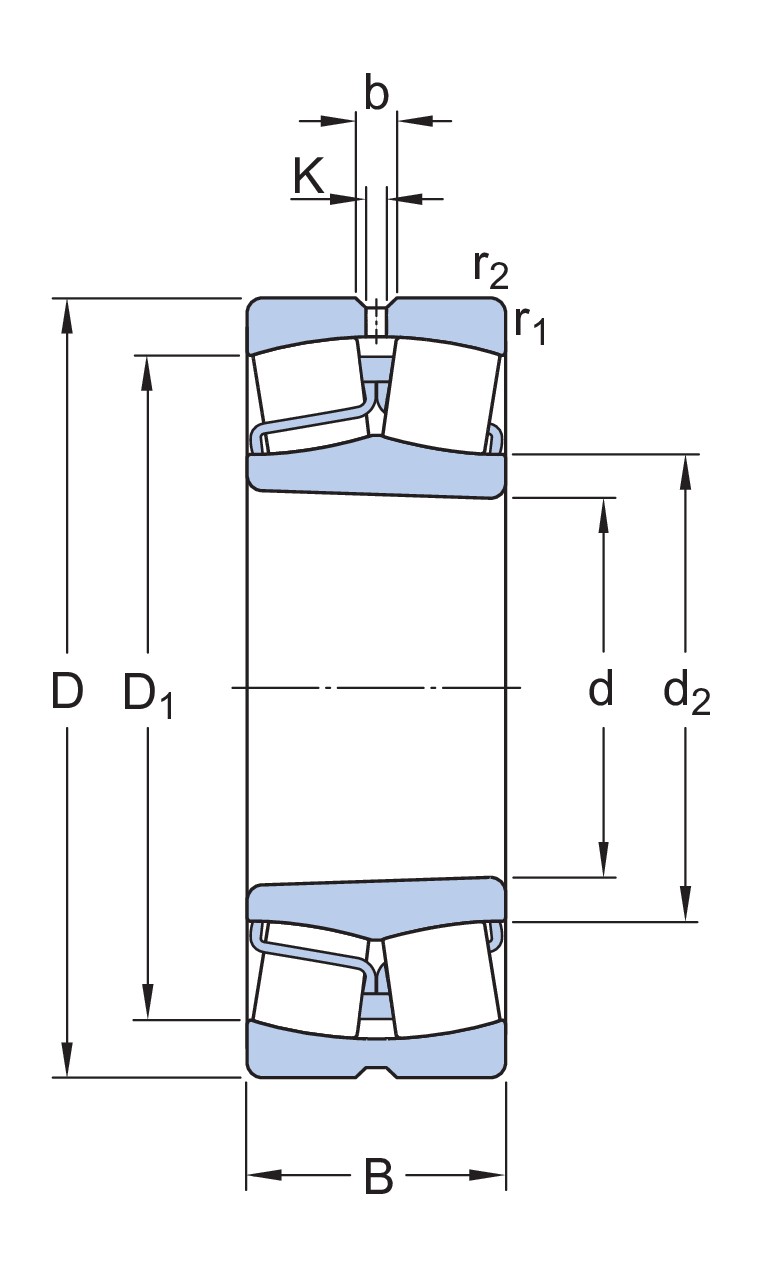

2.2 Геометрия дорожек качения и роликов

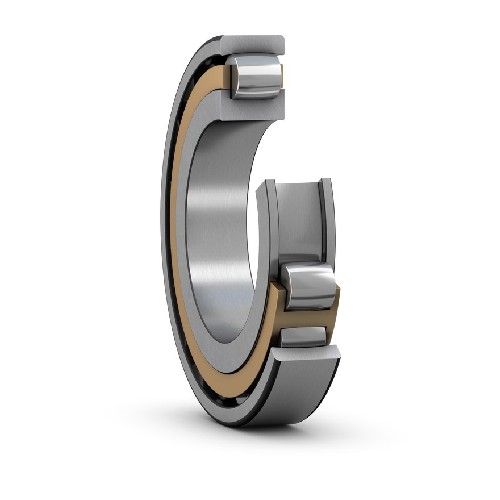

Дорожка качения на наружном кольце имеет сферическую форму, что позволяет внутреннему кольцу с роликами наклоняться относительно наружного кольца. Ролики имеют бочкообразную форму, что обеспечивает линейный контакт с дорожками качения и способность к самоустановке.
2.3 Материалы
Кольца и ролики обычно изготавливаются из высококачественных подшипниковых сталей, таких как AISI 52100 (ШХ15 по ГОСТ). Сепараторы могут быть изготовлены из стали, латуни или высокопрочных полимерных материалов.
- Принципы работы
3.1 Самоустановка
Благодаря сферической поверхности наружного кольца, внутреннее кольцо с роликами может наклоняться на угол до 2-3 градусов (в зависимости от конструкции), что позволяет компенсировать несоосность валов или прогибы.
3.2 Распределение нагрузки
Сферические роликоподшипники способны воспринимать значительные радиальные и умеренные осевые нагрузки. Нагрузка распределяется между роликами, находящимися в зоне нагружения.
3.3 Контактные напряжения
В точках контакта роликов с дорожками качения возникают линейные контактные напряжения. Благодаря бочкообразной форме роликов, эти напряжения распределяются более равномерно по длине ролика.
3.4 Кинематика
При вращении внутреннего кольца относительно наружного ролики совершают сложное движение: они вращаются вокруг собственной оси и одновременно обкатываются по дорожкам качения. Из-за сферической формы дорожки качения наружного кольца возникает некоторое проскальзывание роликов.
- Характеристики и параметры
4.1 Грузоподъемность
Сферические роликоподшипники обладают высокой радиальной грузоподъемностью благодаря линейному контакту роликов с дорожками качения и наличию двух рядов роликов.
4.2 Способность к самоустановке
Угол наклона внутреннего кольца относительно наружного (обычно 2-3 градуса) является ключевой характеристикой, определяющей способность подшипника компенсировать несоосность.
4.3 Предельная частота вращения
Максимальная допустимая частота вращения ограничена центробежными силами, действующими на ролики, и зависит от конструкции подшипника, типа смазки и метода охлаждения.
4.4 Момент трения
Момент трения в сферических роликоподшипниках несколько выше, чем в радиальных шарикоподшипниках, из-за большей площади контакта и проскальзывания роликов.
- Применение
Сферические роликоподшипники широко используются в различных отраслях промышленности, включая:
- Тяжелое машиностроение (прокатные станы, бумагоделательные машины)
- Горнодобывающая промышленность (дробилки, конвейеры)
- Энергетика (турбины, генераторы)
- Металлургия (прокатные валки, редукторы)
- Судостроение (валопроводы, рулевые механизмы)
- Современные тенденции и инновации
6.1 Оптимизация профиля роликов
Применение методов компьютерного моделирования позволяет оптимизировать профиль роликов для улучшения распределения нагрузки и снижения контактных напряжений.
6.2 Улучшенные материалы и покрытия
Использование новых марок сталей, керамических материалов и специальных покрытий позволяет повысить износостойкость и коррозионную стойкость подшипников.

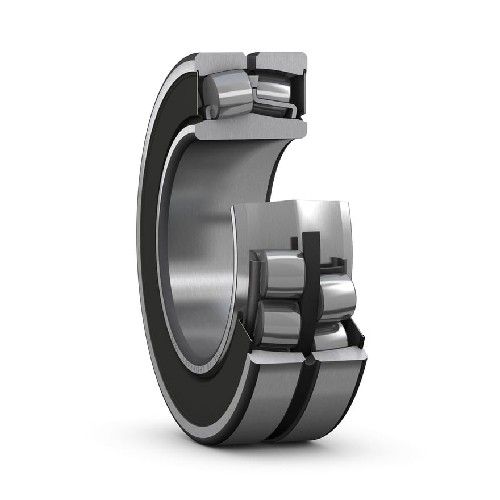

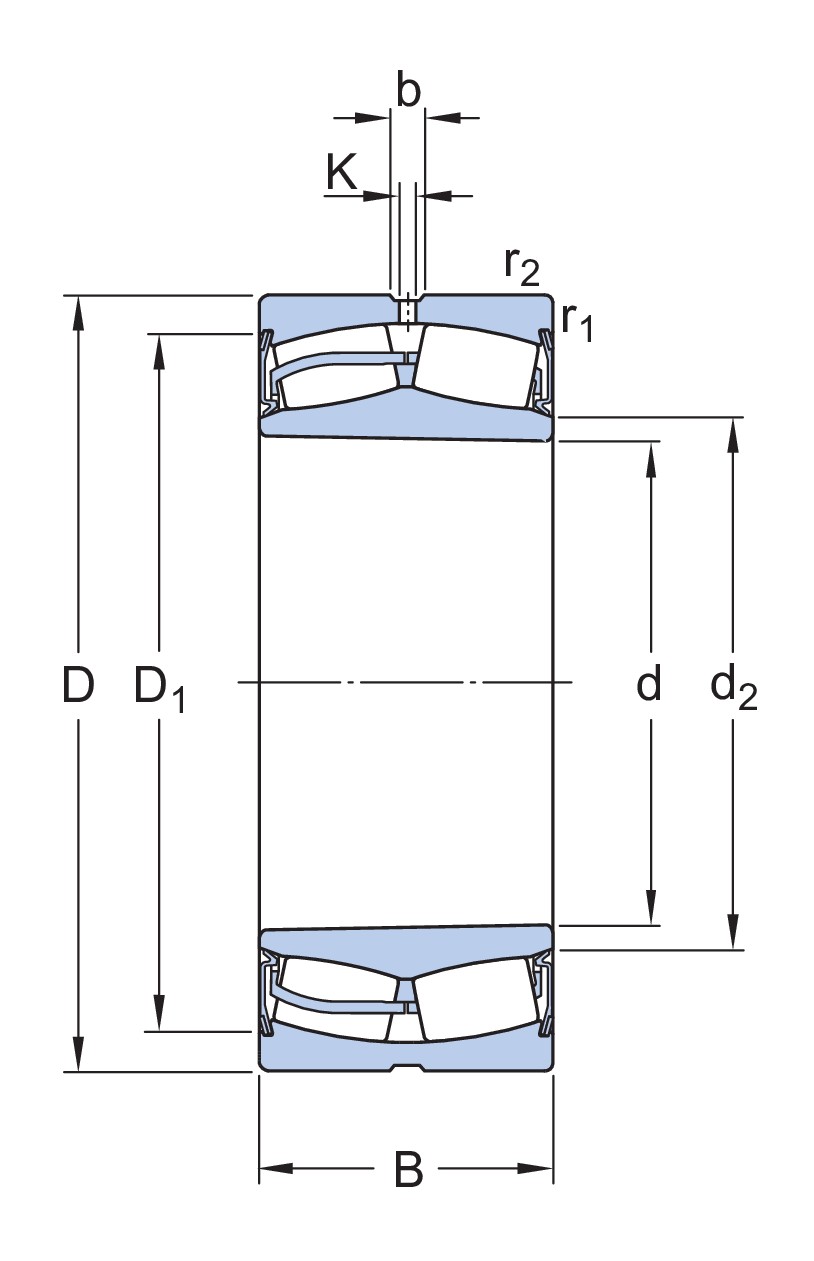

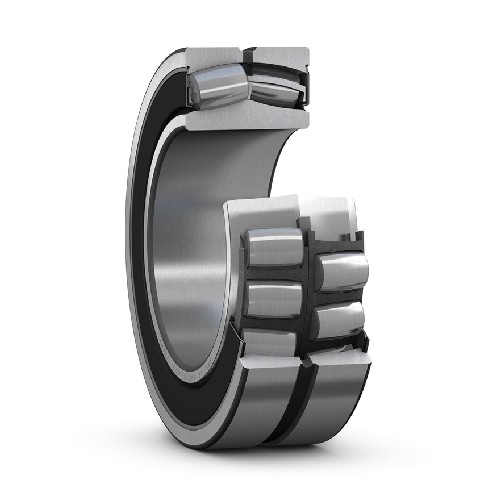

6.3 Усовершенствованные уплотнения
Разработка эффективных уплотнений, совместимых со сферической геометрией подшипника, позволяет увеличить срок службы в загрязненных условиях.
6.4 Интеллектуальные подшипники
Интеграция датчиков в конструкцию подшипника позволяет осуществлять мониторинг его состояния в реальном времени, что особенно важно для критически важного оборудования.
- Заключение
Сферические роликоподшипники играют важную роль во многих отраслях промышленности благодаря своей способности к самоустановке и высокой грузоподъемности. Эти характеристики делают их незаменимыми в условиях, где возможны значительные несоосности или прогибы валов. Понимание их конструкции, принципов работы и характеристик необходимо для правильного выбора и эксплуатации подшипников в различных приложениях. Продолжающиеся исследования и разработки в области материалов, конструкции и интеграции сенсорных технологий обещают дальнейшее улучшение характеристик и расширение областей применения сферических роликоподшипников в будущем.
