Динамическая балансировка роторов

Неправильный баланс ротора может привести к увеличению износа подшипников, повреждению компонентов и снижению общей эффективности системы. В этой статье рассмотрим основные принципы динамической балансировки, методы, используемое оборудование и важные аспекты, которые необходимо учитывать.

Основные принципы динамической балансировки

Роторы, используемые в промышленных машинах, таких как насосы, компрессоры, турбины и электродвигатели, должны быть правильно сбалансированы для минимизации вибраций. Балансировка подразумевает распределение массы ротора таким образом, чтобы его центр массы совпадал с осью вращения.

1. Статическая балансировка:
- Проводится при остановленном роторе.
- Обнаруживает дисбаланс в одной плоскости.
- Применима для длинных и тонких роторов.

2. Динамическая балансировка:
- Проводится на вращающемся роторе.
- Обнаруживает дисбаланс в двух или более плоскостях.
- Необходима для коротких и массивных роторов, а также для роторов, работающих на высоких скоростях.

Методы динамической балансировки

1. Балансировка в собственных подшипниках:
- Ротор балансируется непосредственно в своих рабочих подшипниках без демонтажа из машины.
- Позволяет учитывать влияние реальных рабочих условий.
- Используется в ситуациях, когда демонтаж ротора затруднен.

2. Балансировка на специальных стендах:
- Ротор демонтируется и устанавливается на балансировочный стенд.
- Обеспечивает точные условия балансировки.
- Применяется для роторов, которые можно легко демонтировать и транспортировать.

3. Метод двухплоскостной балансировки:
- Дисбаланс измеряется и корректируется в двух плоскостях.
- Обеспечивает точное уравновешивание для сложных и массивных роторов.

Оборудование для динамической балансировки

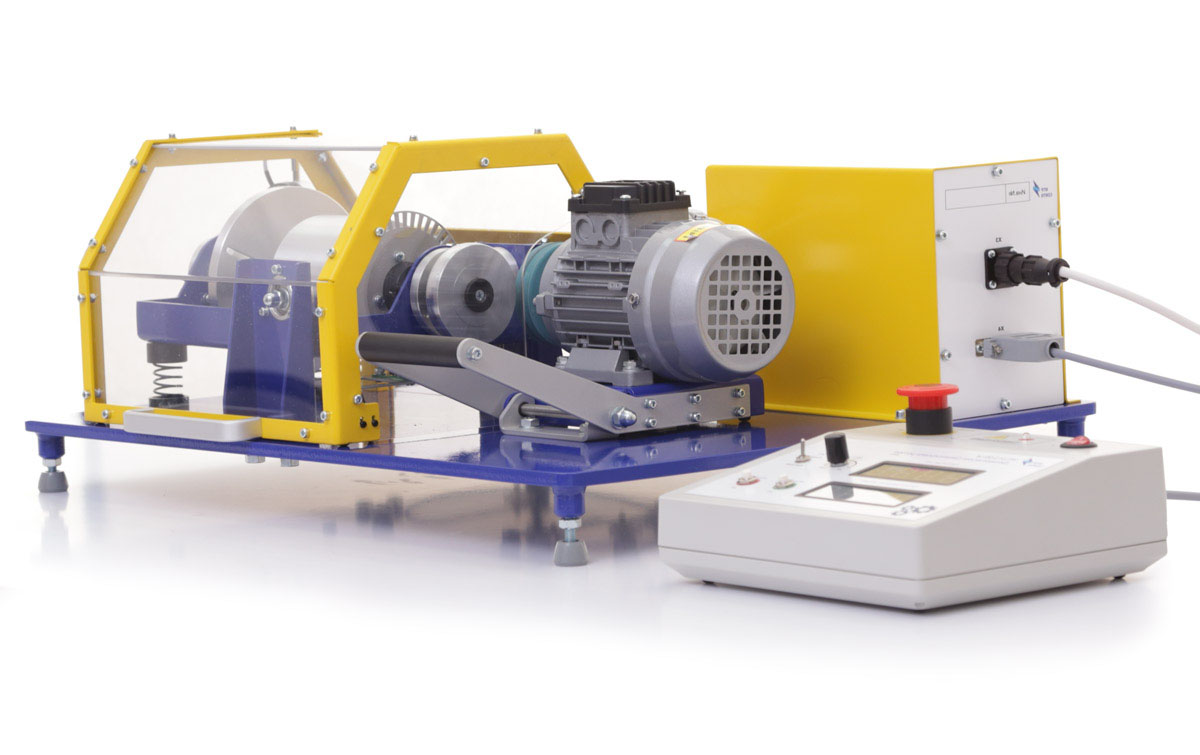

1. Балансировочные станки:
- Оборудование для установки ротора и определения его дисбаланса.
- Оснащены датчиками вибрации и устройствами для измерения массы и угла дисбаланса.

2. Виброметры и анализаторы вибрации:
- Портативные приборы для измерения вибрации и анализа спектра вибрации.
- Используются для диагностики и контроля состояния роторов.

3. Корректирующие устройства:
- Сверла, фрезы и грузики для удаления или добавления массы на роторе.
- Применяются для точной корректировки дисбаланса.

Процесс динамической балансировки

1. Подготовка к балансировке:
- Отключение оборудования и обеспечение безопасного доступа к ротору.
- Очистка ротора от загрязнений и старого балансировочного материала.

2. Измерение исходного дисбаланса:
- Установка датчиков вибрации на подшипниках или корпусе оборудования.
- Запуск ротора и измерение вибраций при различных скоростях.

3. Анализ данных и определение дисбаланса:
- Анализ полученных данных с помощью балансировочного станка или анализатора вибрации.
- Определение амплитуды и угла дисбаланса.

4. Корректировка дисбаланса:
- Добавление или удаление массы в определенных точках ротора.
- Повторное измерение вибраций для проверки корректности балансировки.

5. Контрольные измерения и окончательная проверка:
- Проведение контрольных измерений для подтверждения снижения вибраций.
- Запуск оборудования на рабочей скорости и проверка стабильности работы.

Важные аспекты динамической балансировки

1. Точность измерений:
- Использование высокоточного оборудования для измерения вибраций и дисбаланса.

2. Периодичность балансировки:
- Регулярная проверка и балансировка роторов для поддержания их в рабочем состоянии.

3. Учет эксплуатационных условий:
- Учет рабочих условий (температура, нагрузка, скорость) при балансировке ротора.

4. Квалификация персонала:
- Проведение балансировки квалифицированными специалистами с опытом и знаниями в области вибродиагностики.

Услуга по диагностике

Динамическая балансировка роторов является неотъемлемой частью обслуживания и ремонта промышленного оборудования. Она позволяет существенно снизить уровень вибраций, продлить срок службы оборудования и повысить его надежность и эффективность. Регулярная и правильная балансировка роторов способствует уменьшению эксплуатационных затрат и повышению общей производительности производственных процессов.
