- Конструкция конических роликоподшипников
2.1 Основные компоненты

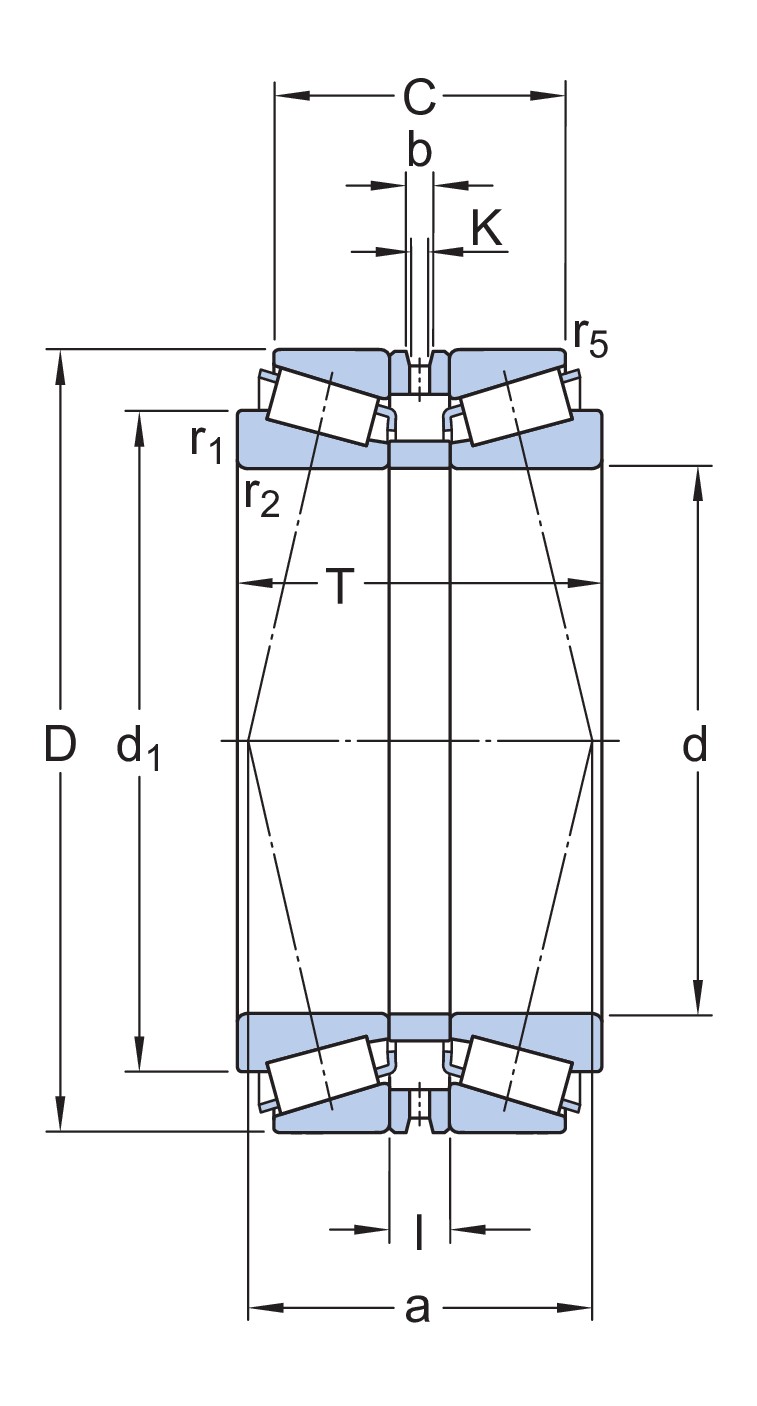

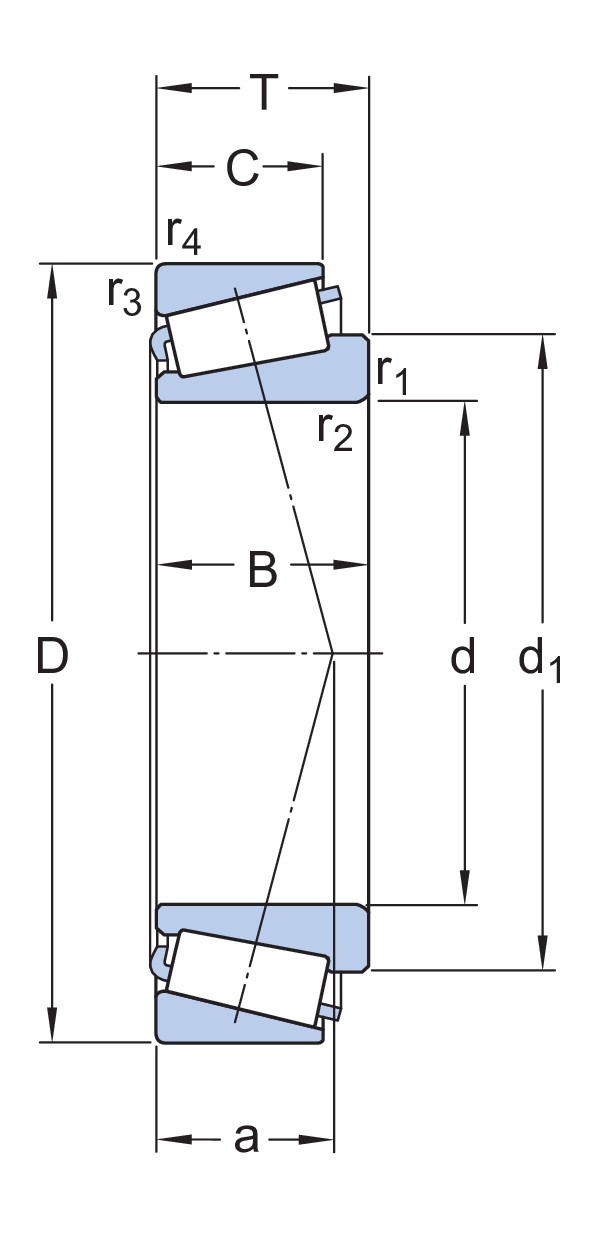

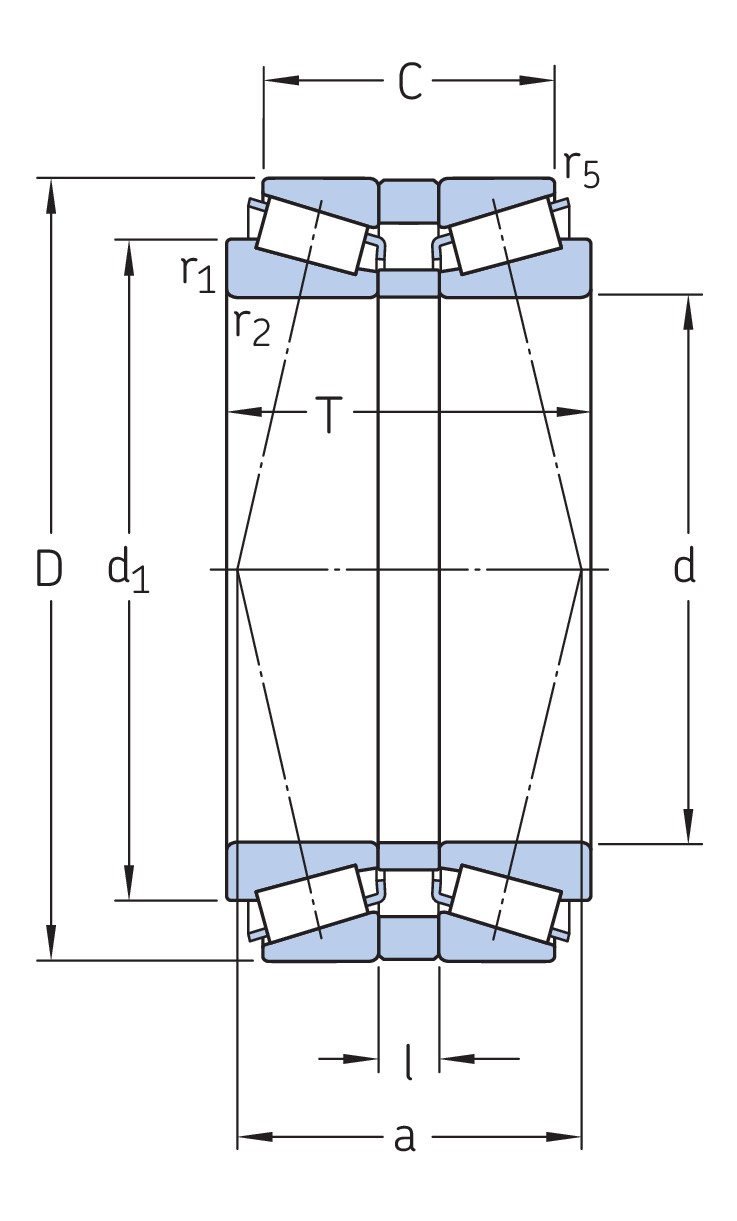

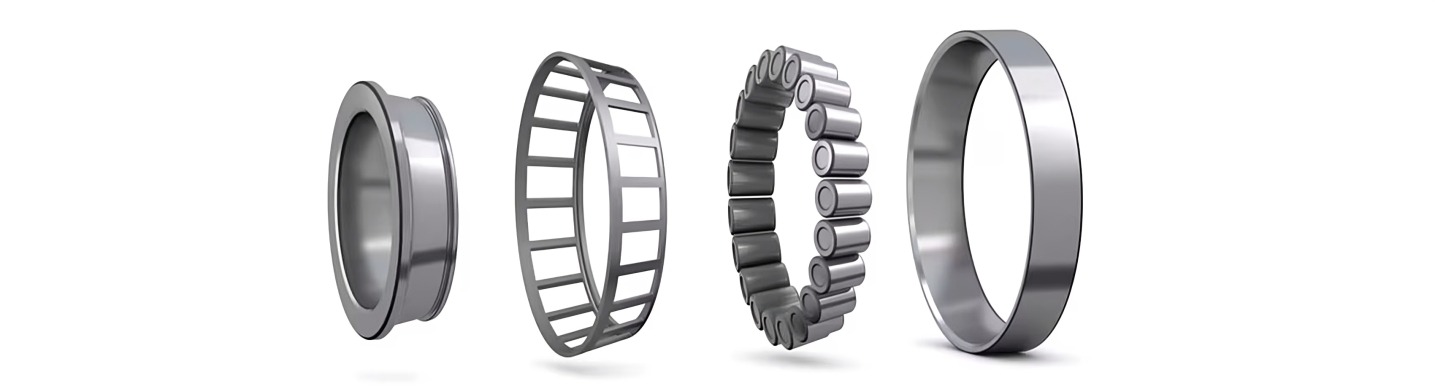

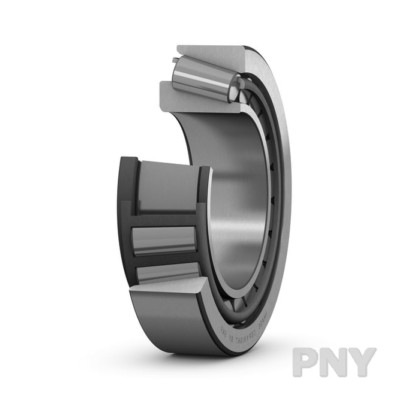

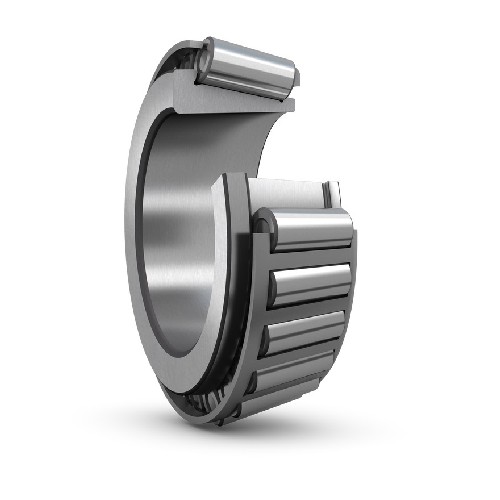

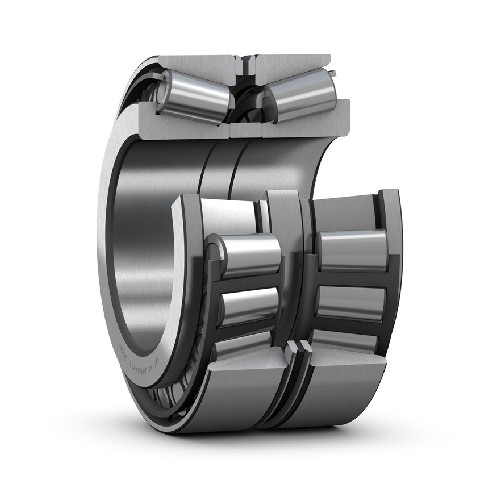

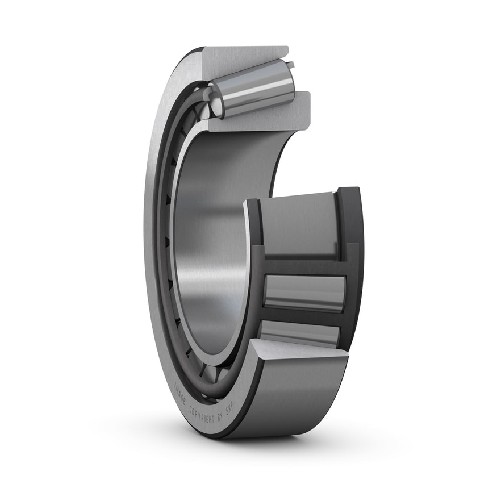

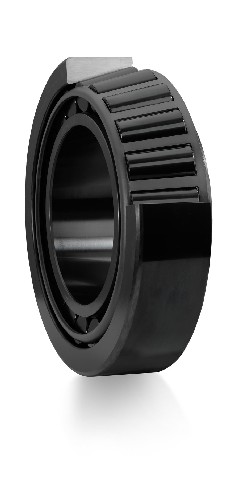

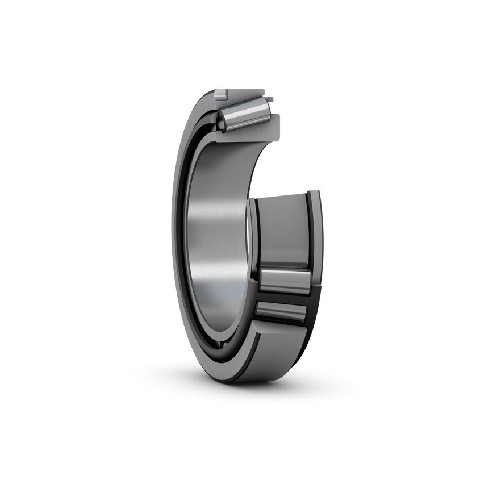

Конический роликоподшипник состоит из следующих основных элементов:
a) Внутреннее кольцо (конус) b) Наружное кольцо (чашка) c) Конические ролики d) Сепаратор e) Бортик на внутреннем кольце
2.2 Геометрия дорожек качения и роликов
Дорожки качения на внутреннем и наружном кольцах имеют коническую форму. Ролики также имеют коническую форму, причем их образующие сходятся в одной точке на оси подшипника. Эта особенность геометрии обеспечивает чистое качение роликов без проскальзывания.
2.3 Материалы
Кольца и ролики обычно изготавливаются из высококачественных подшипниковых сталей, таких как AISI 52100 (ШХ15 по ГОСТ). Сепараторы могут быть изготовлены из стали, латуни или высокопрочных полимерных материалов.
- Принципы работы
3.1 Распределение нагрузки
Конические роликоподшипники способны воспринимать комбинированные радиальные и осевые нагрузки. Радиальная нагрузка распределяется между роликами, находящимися в зоне нагружения, а осевая нагрузка воспринимается за счет наклона роликов и дорожек качения.
3.2 Контактные напряжения
В точках контакта роликов с дорожками качения возникают линейные контактные напряжения, распределение которых играет ключевую роль в определении грузоподъёмности и долговечности подшипника.
3.3 Кинематика
При вращении внутреннего кольца относительно наружного ролики совершают сложное движение: они вращаются вокруг собственной оси и одновременно обкатываются по дорожкам качения. Благодаря специальной геометрии, точка контакта ролика с дорожкой качения движется по прямой линии, что минимизирует проскальзывание.
- Характеристики и параметры
4.1 Грузоподъёмность
Различают статическую и динамическую грузоподъёмность. Конические роликоподшипники обладают высокой грузоподъёмностью как в радиальном, так и в осевом направлении.
4.2 Угол контакта
Угол контакта (угол между линией действия результирующей нагрузки на ролик и плоскостью, перпендикулярной оси подшипника) является важным параметром, определяющим соотношение воспринимаемых радиальных и осевых нагрузок.
4.3 Жесткость
Конические роликоподшипники обладают высокой жесткостью, что делает их подходящими для применений, требующих высокой точности позиционирования.
4.4 Предельная частота вращения
Максимальная допустимая частота вращения ограничена центробежными силами, действующими на ролики, и зависит от конструкции подшипника, типа смазки и метода охлаждения.
- Применение
Конические роликоподшипники широко используются в различных отраслях промышленности, включая:
- Автомобилестроение (ступицы колес, дифференциалы, коробки передач)
- Тяжелое машиностроение (прокатные станы, горнодобывающее оборудование)
- Железнодорожный транспорт (буксы вагонов)
- Авиационная техника (трансмиссии вертолетов)
- Станкостроение (шпиндельные узлы)
- Современные тенденции и инновации
6.1 Оптимизация геометрии
Применение методов компьютерного моделирования позволяет оптимизировать профили роликов и дорожек качения для улучшения распределения нагрузки и увеличения ресурса подшипников.
6.2 Улучшенные материалы и покрытия
Использование новых марок сталей, керамических материалов и специальных покрытий позволяет повысить износостойкость и коррозионную стойкость подшипников.
6.3 Интегрированные уплотнения
Разработка эффективных встроенных уплотнений позволяет увеличить срок службы подшипников в загрязненных условиях и снизить потребность в обслуживании.
6.4 Сенсорные технологии
Интеграция датчиков в конструкцию подшипника позволяет осуществлять мониторинг его состояния в реальном времени, что особенно важно для критически важного оборудования.
- Заключение
Конические роликоподшипники играют важную роль во многих отраслях промышленности благодаря своей способности воспринимать комбинированные нагрузки, высокой грузоподъёмности и жесткости. Понимание их конструкции, принципов работы и характеристик необходимо для правильного выбора и эксплуатации подшипников в различных приложениях. Продолжающиеся исследования и разработки в области материалов, конструкции и интеграции сенсорных технологий обещают дальнейшее улучшение характеристик и расширение областей применения конических роликоподшипников в будущем.
